| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Принтер восковки: | 300*400мм (3040) | Машина Пньп: | КХМТ36ВА (29 голов фидера 2 + камера зрения двойника) |
|---|---|---|---|
| Печь Рефлов: | Размер 1500В Т962А 300*320мм паяя | Использование: | Небольшое серийное производство |
| Путь принтера: | Руководство | Головы размещения: | 2пкс |
| размер принтера восковки: | 540*370*350 мм | вес принтера восковки: | НВ.21Кг ГВ.22Кг |
| Выделить: | линия машина 300*400mm SMT,линия производства 300*400mm SMT,линия производства 1500W SMT |
||

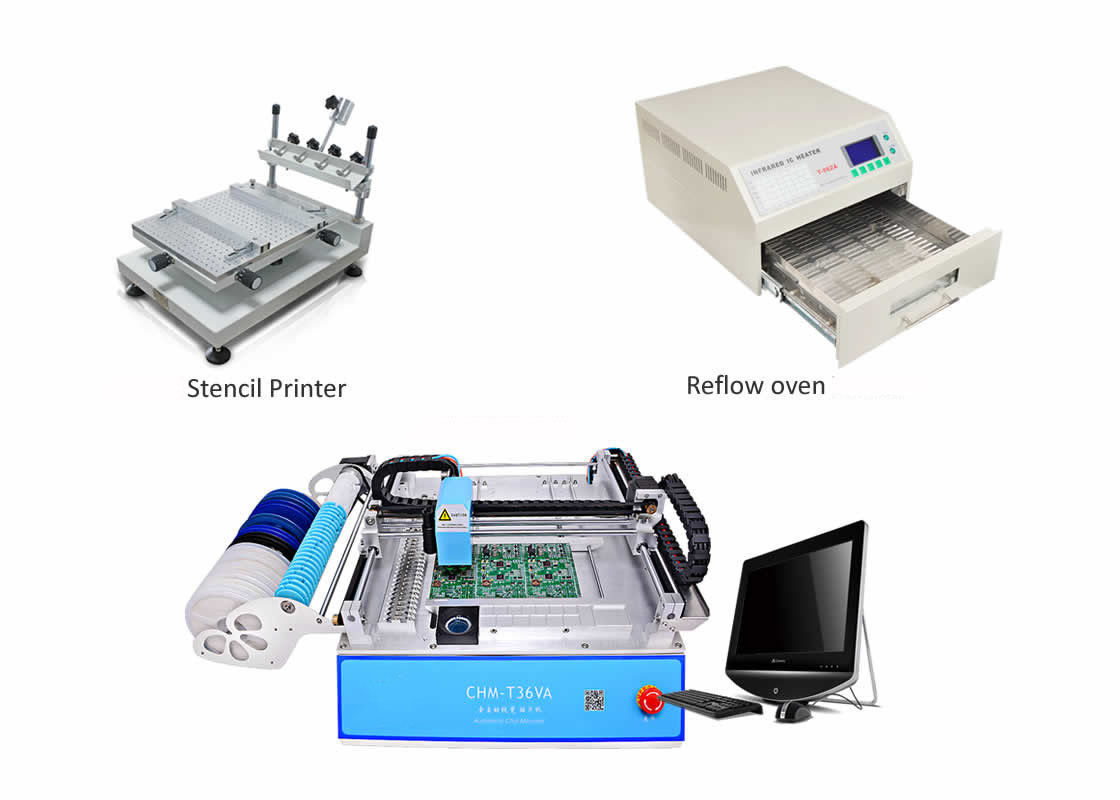

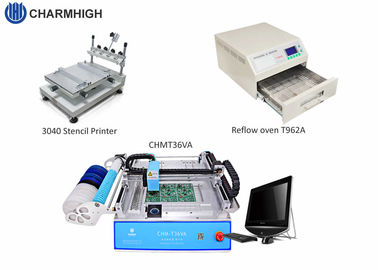

Небольшая линия производства SMT
1. принтер восковки высокой точности:
| Размер таблицы работы | 300*400mm |
| Размер печати | 250*400mm |
| Максимальный чистый размер рамки | 370*470mm |
| Путь принтера | руководство |
| Толщина субстратов | 0-80mm |
| Верстак отрегулировать том | 10mm, горизонтальная регулировка угла |
| Печать высоты платформы | 220mm |
| повторенная точность | ±0.01mm |
| обнаружьте местонахождение режим | Отметка уровня или форма отверстия |
| Размер | 540*370*350 mm |
| Пакуя размер | 660*500*280mm |
| Вес | NW.21Kg GW.22Kg |
2. машина выбора и места (работа с внешним ПК)
| Зона PCB | 10mm*10mm до 355mm*355mm |
| X перемещение Y-osи | 420*460mm |
| Ряд оси z двигая | 15mm |
| Головы размещения | 2pcs |
| Фидеры |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Фронт IC tray=14pcs, определяемый пользователем поднос IC |
| Система зрения | Удваивают камеры (вверх & вниз камеры) |
| Привод | Управляющее устройство сервопривода регулирования по замкнутому циклу stepper, не убеждается никогда потерять шаг |
| Обнаружение само-возвращения оси z | Да, предотвратите ломать сопл |
| Вытяните само-возвращение штыря | Да, предотвратите для того чтобы вытянуть ломать штыря |
| Утечка материального метода обнаружения | Вакуумируйте обнаружение, обнаружение зрения |
| Устанавливать скорость | 4000cph (зрение); 2800cph (зрение дальше) |
| Устанавливать точность | ±0.025mm |
| Компоненты | 0402-5050, SOP, QFN, (ширина ленты: 8MM, 12MM, 16MM, 24MM) |
| Размер машины | L 960mm * w 705mm * h 335mm |
| Вакуумный насос | -92KPA (2pcs, build-in, безмолвный тип) |
| Внешний источник воздуха | Отсутствие потребности (машины строени-в безмолвном вакуумном насосе 2pcs) |
| Внешний ПК | Да (программное обеспечение совместимое с windows7) |
| Напряжение тока | 220V (110V), 50Hz 60Hz |
| Чистый вес | 65kg |
| Совместимое программное обеспечение | Дизайнер Altium, Protell99SE, ПУСКОВЫЕ ПЛОЩАДКИ, Kicad, орел, Cadint, каденция Orcad, аллегро каденции, ПРОТЕУС. .etc |
3. параметр печи Reflow (новое уточненное с вентилятором):
Паяя максимальная область: 20 x 20 см
Расклассифицированная сила: 1500W
Поставка: AC110V~ AC220V /50 ~60HZ
Изображения следующим образом:

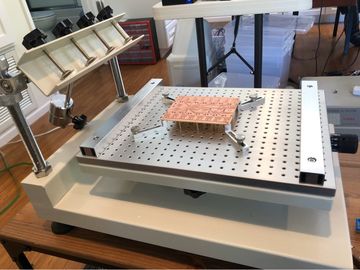

1. принтер восковки (высокая точность)

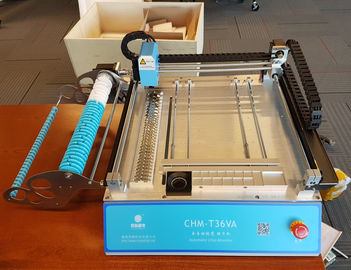

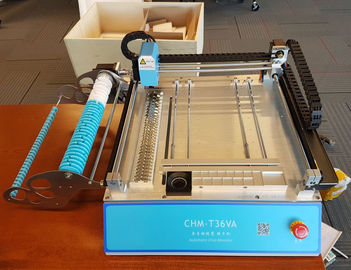

2. машина выбора и места с системой зрения (нужен внешний ПК)
Конкурентное преимущество:
1. Удобное программное обеспечение, врезанная система Linux машины, главное правление очень стабилизированной индустрии, независимая деятельность, отсутствие компьютера потребности внешнего, деятельности более легкой и удобной.
2. Верхняя и нижняя система CCD 2 камер правильная положение каждого компоненты очень точные, особенно для IC (максимальные 22*22mm).
3. поддержка машины все различные виды компонентов, от 0402, 0603 - QFN, так же, как раскроенной ленты, трубки IC, или оптового IC. Машина может установить multi виды PCB.
4. Он имеет гибкое приспособление PCB зажимая, и он имеет изготовленный на заказ поднос IC, передний оптовый фидер IC, очень удобный.
5. Зрение также может во-вторых пункт начала машины коррекции, убеждается пункт начала правильный.
6. 2 головы 4 головы с высокими точными соплами Juki с магнитом, никакая потребность демонтировать с ключем, соплами могут повернуть degree~ угла -180 +180 градусов. Устанавливать высоту регулируем. 4 сериала подвергают максимальные компоненты механической обработке высота 5mm и 5 serails подвергают максимальную высоту механической обработке 10mm.
7. штырь тяги 4 машин serails автоматически возвращенный избежать сопл сломанных, штыря тяги быть вставленным. машина 5 сериалов используя автомобиль питаясь, больше более быстрой скорости фидера Yamaha пневматический.
8. обнаружение оси z, голова размещения может автомобиль обнаружить высоту и угол, автоматическую заднюю часть к началу для предотвращения все без гроша.
9. регулирование по замкнутому циклу, x, Y-osь с кодировщиком, мотором никогда не теряет шаги.
10. PCB калибрирует 2 камерами зрения (машина автомобиль найдет 2 пункта), корректирует смещение PCB. Только calirbate 2 пункта, компоненты остатков завещает автоматическую коррекцию, тарировку может быть быстро и точно для PCB, не нужно позаботить о смещении, никакой потребности высчитать входной сигнал.
11. приходит с обнаружением вакуума, если один компонент сосет нечестное, то он автоматически бросит его к зоне питания, тогда комплектует новый один для того чтобы устанавливать снова.
12. Приходит с обнаружением зрения, камера будет автоматические правильные компонентные угол и место на доску PCB в нужном месте. Если головы не комплектуя вверх компоненты, камеру обнаружат ее и пойдут назад комплектовать снова, то 3 раза не комплектующ, машина потревожит и остановит.
13. Если материал, то недостатка он будет автоматическое обнаружение, тогда сигнал тревоги; после материала поставки, тогда продолжайте работать, никакая потребность повторить старт.
14. Поддержите любой номер серии PCB.
15. Если никакой файл PCB, или не использует программное обеспечение для того чтобы нагрузить вне файл работы, вас может создать новый файл для программирования.
16. Приходит с инструментом новообращенного (версией ПК), редактирует файл работы в компьютере и файле работы нагрузки в машину портом USB, быстрый и удобный.
17. Один шаг поддержки.

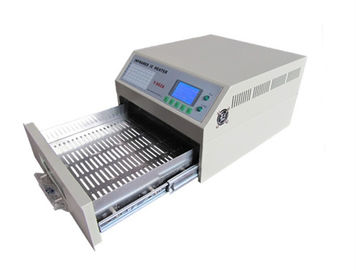

3. печь Reflow (НОВЫЙ Н ТИП С ВЕНТИЛЯТОРОМ)
