| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Условие: | Новый | После обслуживания гарантии: | Видео- служба технической поддержки, онлайн поддержка |
|---|---|---|---|
| Видео- общительн-осмотр: | Обеспеченный | Отчет по испытанию машинного оборудования: | Обеспеченный |
| Компоненты ядра: | ПЛК, мотор | Обеспеченное послепродажное обслуживание: | Видео- служба технической поддержки, онлайн поддержка |
| Имя: | машина выбора и места | Применимые компоненты: | 0402, 0603, 0805, 1206, диод, триод, СОТ БГА, етк |
| Скорость установки: | 13000КПХ | Максимальная зона ПКБ: | 650кс370мм |
| Емкость фидера: | 60 | Использование: | Продукция света монтажной платы Ассемблы/ЛЭД |
| Тип фидера: | фидеры 8/12/16/24/32мм, фидер вибрации, обломок трубки | Количество сопла: | 6 |
| Ворктабле: | Мраморный ворктабле | ||
| Выделить: | 13000CPH машина СИД SMT,Машина установки СИД 10000CPH,Машина установки СИД 13000CPH |
||

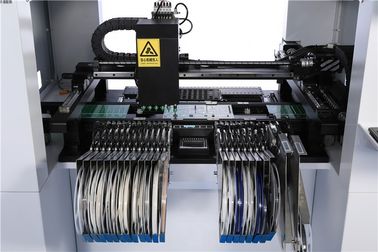

Фидеры быстрого хода 60 освещая машину установки СИД прокладки
1. Мраморный worktable увеличивает механическую точность стабильности и размещения, обеспечивает что механизм никогда не будет деформировать, и улучшает жизнь винта и мотора шарика.

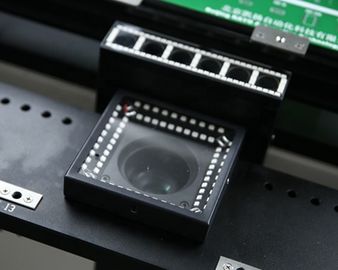

2. 8pcs камер: 1pc Марк, 1pc высокой точности, и 6pcs высокоскоростных камер опознавания, одновременно узнать, эффектно обеспечить скорость установки и точность.

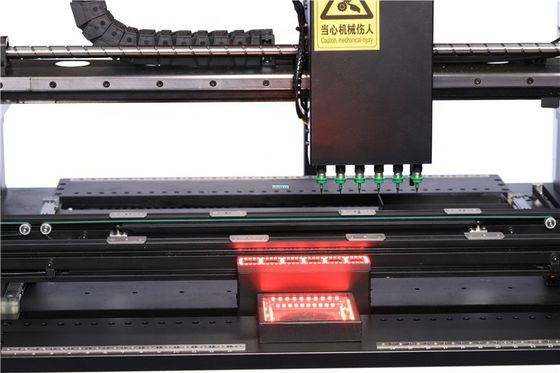

3. XY пользы привода импортировали высокоточную меля штангу винта шарика + импортированный сверхмощный линейный проводник, быстрый располагать, малошумная, высокая точность.
4. Мотор и привод сервопривода Panasonic, проводник TBI точный линейный, генератор вакуума Японии, сопла JUKI высоко-точные, автоматическая питаясь интегрированная система и высоко-конфигурация IPC - высокая точность, сильная стабильность, установка обещания 24-часовая стабилизированно.
5. 3-раздел передавая доск-автоматическое соединение слева направо (первый раздел ждет установку, второй раздел ответственен за установку (когда доска PCB заканчивает установку и передает третьему разделу, первый раздел также получает требование для подготовки новых доск одновременной.), раздел трети передает доску от машины p&p печи reflow. Эффектно сохраните время передавая доск и улучшить эффективность.
Спецификации машины выбора и места
| Фидер нет. | 60 | Вес продукта | 500KGS |
| Устанавливать головы | 6 | Ведущий брус привода XYZ | Ведущий брус TBI высокоточный сверхмощный прямолинейный |
| Средняя мощность | 600W | ||
| Располагать точность | 0.01mm | Управляющее устройство движения | Водитель DPS Panasonic высокоскоростной |
| Ряд буферизации сопла | 5.0mm | Операционная система | Поддержка Windows XP, операционная система Win7 |
| Электропитание | 220V, 50Hz | Компонентный угол | 0~360°, синхронизированное вращение в движении |
| Обжатый воздух | 0.5-06Mpa | Режим X/Y идущий | Импортированная штанга винта шарика TBI высокоточная + импортированный проводник TBI сверхмощный линейный |
| Управляя мотор | Мотор сервопривода Panasonic | ||
| Метод опознавания | 6 голов узнают одновременно | Располагать пункта Марк | Полная автоматизация |
| Источник вакуума сопла | Высокоскоростной включеный-выключеный генератор вакуума с повреждением вакуума | Умный сигнал тревоги | Автоматическая коррекция и дополнение, сигнал тревоги когда недостаток материалов |
| Максимальная зона монтажной платы | 650x370mm | Метод ввода доски | 3-раздел передавая доск-автоматическое соединение слева направо, автоматический располагать передачи PCB |
| XY максимальный ряд движения | 700x619mm | ||
| Ряд движения оси z максимальный | 20mm | Визуальный индикатор | 15" промышленное 4:3 коэффициента дисплея контроля, разрешение 1024X768 |
| Тип фидер пояса | фидеры 8/12/16/24mm, фидер ручки, обломок трубки | Режим программирования | Программирование точкаое-точка, визуальное программирование, файл PCB координаты inputting, etc. |
| Максимальн Установка Скорость | 13000CPH | ||
| Средняя устанавливая скорость | 10000CPH (визуальное) | Камера опознавания нет. | 1 камера опознавания Марк, 6 высокоскоростных камер опознавания, 1 высокоточная камера опознавания |
| Размеры | 1335x1230x1420mm | ||
| Worktable | Мраморные скорость, точность и стабильность роста worktable | ||
| Применимый устанавливая ряд: Соответствующий для 0201, 0402, 0603, 0805, 1206, лампы СИД шариков, диодов, транзисторов, SOT, тангажа ≥0.3mm QFP штыря ряда 40mm*40mm, BGA etc. | |||
Применение спецификаций машины выбора и места
| Зона применения | Индустрия применения |
| Личное предпринимательство | Индустрия электроприбора домочадца |
| Проверки лаборатории | Автомобильная электроника |
| Массовое производство | Привод силы |
| Обработка третьей стороны | Освещение СИД |
| Изготовление на заказ НИОКР | Аппаратуры и метры безопасностью |
| Научный & исследование | Умный контроль |
| Эффективное преподавательство | Бытовая электроника |
| Сеть снабжения | |
| Военная индустрия |
Сопла составляют и модели

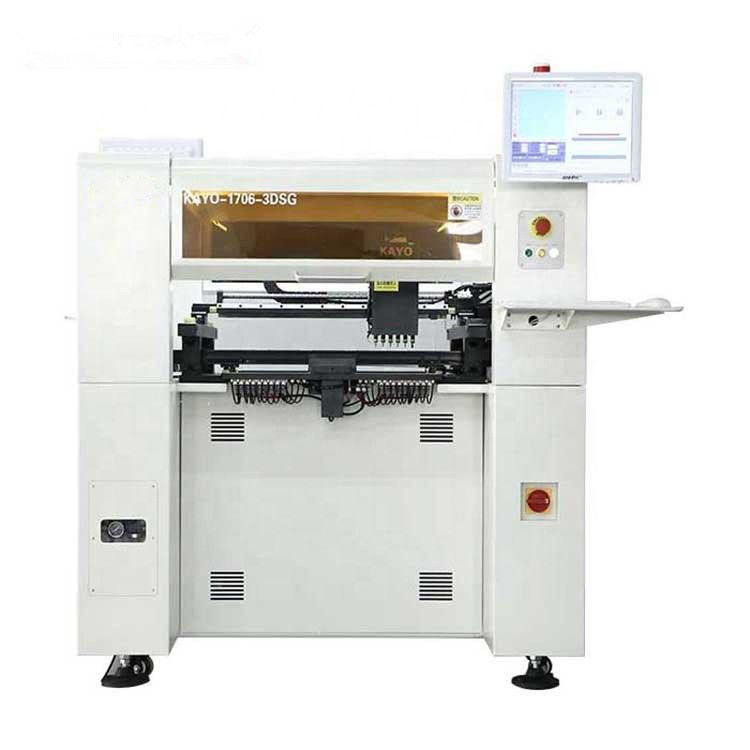

| Имя машины | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Тип | Рабочий стол | Вертикаль | |||||
| Устанавливать головы | 2 | 4 | 4 | 6 | 8 | 6 | |
| Фидер нет. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Максимальн Установка Скорость | с визуального (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| на визуальном (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Размер PCB | MIN. (W*Lmm) | 50*50 | |||||
| Максимальный (W*Lmm) | 295*420 | 300* 480 | 300* 480 | 370* 650 | 380* 650 | 380* 650 | |
| Камера | Итог | 2 | 6 | 6 | 8 | 10 | 9 |
| Марк | 1 | 1 | 1 | 1 | 1 | 1 | |
| Высокоскоростной | 1 | 4 | 4 | 6 | 8 | 6 | |
| Высокоточный | 0 | 1pc 5million | 1pc 8million | ||||
| Визуальная коррекция | 0 | 0 | 0 | 0 | 0 | 1 | |
| Управляя мотор | Прогрессивный мотор | Мотор сервопривода Panasonic | |||||
| Управляющее устройство движения | Высокоскоростной цифровой высоковольтный водитель | Водитель DPS Panasonic высокоскоростной | |||||
| Располагать точность | 0.01mm | ||||||
| Метод поддержки питаясь | фидер 8/12/16/24/32/44mm пневматический и электрический, фидер вибрации, питаться трубки, поднос IC | ||||||
| Применимый устанавливая ряд | MIN. | 0402 | 0201 | ||||
| Максимальный. | 15*15mm | тангаж ≥0.3mm SSOP, QFP, BGA etc штыря ряда 45mm*45mm. | |||||
| Вес (килограммы) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Размеры (mm) | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||
