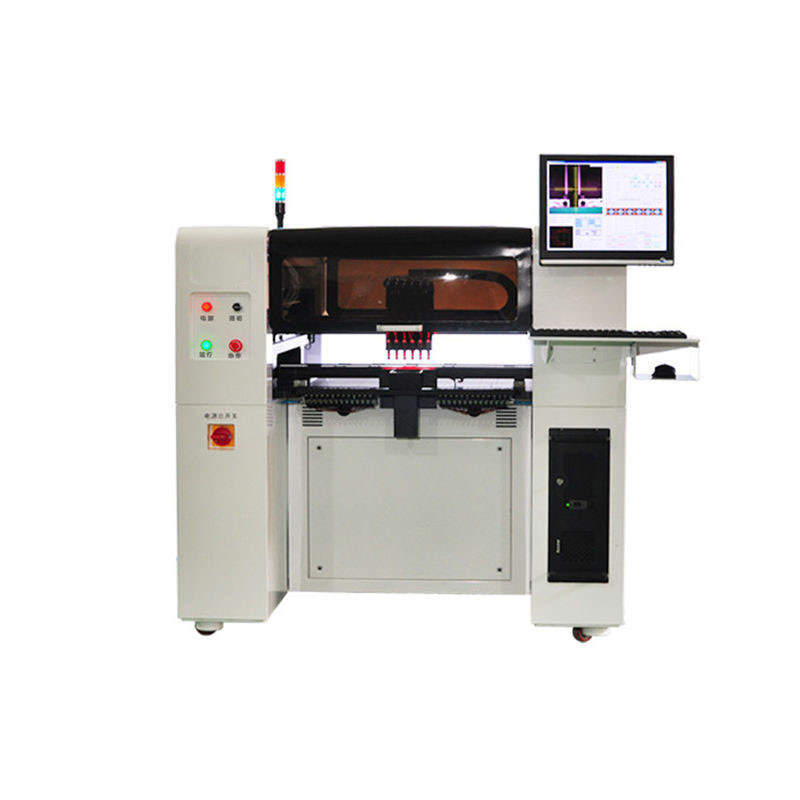

6 машина собрания фидеров высокоскоростная 500W SMD голов 64

6 машина собрания фидеров высокоскоростная SMD голов 64

Применение

Машина размещения SMD может унести для того чтобы установить метод на квадратной доске PCB, круглой доске PCB, алюминиевом субстрате и светах прокладки. Законченное - продукты можно использовать в произведении резистор-конденсатора, стеклянного диода пакета цилиндра, триода, пакета TQFP, пакета QFN, пакета QFP, пакета BGA, поляка etc лампы.

Технические параметры

Конфигурация

Система компьютерного управления
Машина размещения SMD вообще оборудована с монитором и мышью компьютера. Она поддерживает XP и Windows 7. Она включает импорт визуального программирования и файла PCB из-за humanized операционной системы.

Автоматический затяжелитель PCB
Машина размещения SMD может сразу положить печатая законченную доску PCB на след для того чтобы осуществить автоматическую загрузку доски, направляя и устанавливая и устанавливая. Она поддерживает мульти-фидеры: фидеры максимума 64. Размер стандартного подноса IC, фидера трубки, фидера ручки может быть регулируем.

Одновременное идентификация 6 наборами камер
Машина размещения SMD оборудована с 8 камерами: одно МАРК, одна камера высокой точности и 6 скоростных фотокамер. Она может осуществить главное одновременное идентификацию 6 для обеспечения скорости и точности установки. Стандартная конфигурация 16 сопл всасывания высокой точности JUKI.

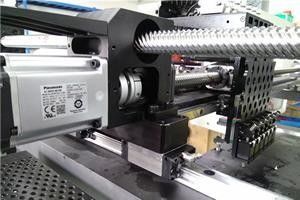

Система сервопривода
Машина размещения SMD оборудована с системой сервопривода импортированной от Panasonic, Японии с высокой точностью и стабильностью для обеспечения 24-часовой стабилизированной установки.

Цепь
Оно принимает высокую цепь давления устойчивую и носк-защитную сопротивления которая такой же тип как одна из импортированных машин. Цепь сопротивления может принести тысячи времен давления доказательства.

След
Оно принимает след высокой точности от TBI Тайваня которое имеет малошумная и высокая точность обеспечить показатель точности обломоков BGA.

Транспортер
Эту машину размещения SMD можно автоматически соединиться с транспортером который может транспортировать доску PCB к машине паять reflow SMD без ручного ассистента, таким образом сохраняя стоимость труда.

Параметры конфигурации

Двигатель: мотор сервопривода от Panasonic, Японии
Режим идентификации: одновременное идентификация 6 камерами
Источник вакуума сопла всасывания: генератор вакуума с вакуумом ломая функцию
Фидер пояса: 8mm, 12mm, 16mm, 24mm и ФИДЕР (РУЧКА) которое могут унести установку обломоков пакета цилиндра
След водителя XYZ: След тяжелого груза высокой точности TBI линейный
Управляющее устройство движения: Водитель быстрого хода DSP Panasonic
Операционная система: Windows: поддерживая Windows XP, win7
Угол компонентов: любой угол от 0-360°; одновременное вращение во время движения
Режим работы X/Y: рычаг хода кривых и хода ускорения и торможения прямого
Располагать фидуциального МАРК: фидуциальное МАРК может быть установило свободно
Предупреждение отказа: тревожить для недостатка материала
Режим загрузки доски: одно соединение этапа автоматическое слева направо; автоматическое положение передачи PCB; ручная загрузка доски
Визуальный индикатор: контрольный монитор 17 дюймов промышленный; масштаб: 4:3; разрешение: 1280x1024
Режим программирования: уча программирование точкаое-точка, визуальное программирование и импорт координаты файла etc PCB
Номер камеры идентификации: одно МАРК, 6 скоростных фотокамер и одна камера высокой точности.

Особенности

Машина размещения SMT имеет следующие особенности:
1. Самое большое самое интересное этой машины профессиональная камера 5 мега-пикселов для установки обломока; оно может осуществить эффективную установку обломоков чего тангаж руководства больше чем 0.3mm и разбивочное расстояние больше чем 0.5mm в зоне 40*40mm с показателем успеха больше чем 98%.
2. Машина размещения SMT оборудована с дополнительными 6 скоростными фотокамерами которые могут осуществить главное одновременное идентификацию 6. Это может значительно улучшить эффективность установки которая удвоена на первоначальное основание.
3. Он также имеет следующие 2 функции: автоматическ-сканирование фидуциальных меток и автоматическ-загрузка доски. Эти функции могут дальше улучшить устанавливать точность во время доски PCB изменяя и упростить деятельность. Ее можно также соединиться с другими наборами оборудования для того чтобы сформировать полную производственную линию SMT.
4. Эту машину размещения SMT можно автоматически соединиться с транспортером который может транспортировать доску PCB к машине паять reflow SMT без ручного ассистента, таким образом сохраняя стоимость труда.
