| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Применение: | Производственная линия собрания ПКБ СМТ | Имя: | Установите машину \ СИД Моунтер \ машину приведенную собрания |
|---|---|---|---|
| Название продукта: | Автоматическая машина размещения конденсатора СМД | Использование: | СИД СМТ СМД |
| Применимые компоненты: | 0201-120мм * 90мм, БГА, КСП, соединители, другие неправильно-форменные компоненты | Условие: | Оригинал 100% |
| Размер: | 1250*1770*1420mm | Вес: | 1200КГ |
| Высота передачи: | 900 ± 20мм | Тип: | Автоматический |
| Выделить: | Smt 1200KG откалывает mounter,машина поверхностный устанавливать 1250*1770*1420mm,машина mounter smt 1250*1770*1420mm |
||
ультра-гибкая 12 машина размещения головы обломока 3D СРЕДНЯЯ трехмерная продукт от рынка для распределять/затир припоя пятна/трехмерная заплата и приходит с оптически осмотром выполнить собрание машины, от самых небольших метрических 0201 компонента до 120mm большие компоненты включают затир припоя распределять/пункта/стерео установку/отжимать вводят/особенные объективы осмотра, высокой точности и высокоскоростного собрания, и быстрого распределять распределяя головы. Голова заплаты и голова осмотра переключены, и вогнутую поверхность, склонную поверхность, и криволинейную поверхность можно стереоскопически установить, осуществляющ быстрый ход и шириной с ультра пользу.
Основная особенность:
1, достигнуть СРЕДНЕГО (процесса 3D прибора MoldedInterconnect), новая рамка и структура наклона может быть трехмерным собранием вогнутой и выпуклой поверхности, склонной поверхности и криволинейной поверхности, помогая клиентам достигнуть перескакивания от собрания индикаторной панели к трехмерному собранию, уменьшая цены собрания.
2, достигнуть затира припоя пятна сочетания из/клея пункта красных/заплаты/вставляемой функции, и легкий для того чтобы переключить, внеконтактная голова пластмассы пункта могут быть затиром припоя пятна на субстрате полости для того чтобы достигнуть стереоскопического трехмерного собрания неровной поверхности.
3, оптически осмотр затира припоя пятна и клей и установленные компоненты, заново начатая камера опознавания пункта метки цвета могут также выполнить стабилизированный оптически осмотр формы затира/клея припоя и влияния заплаты через новую функцию системы освещения (осуществляя AOI) +SPI)
4, 2 типа главной структуры доступно для выбора, 6 типа оси вращения типа оси вращения головы 6 заплаты и 12 головы 2 заплаты.
5, большая возможность собрания субстрата, субстрат могут быть до 1825mmx 635mm (опционного) без сегментации как только емкость 1240mm x 510mm доски
6, шириной с ультра компонентный ряд, от ультра-небольшого обломока 0201 (0.25x0.125mm) к компонентам 120mm большим можно обрабатывать, высота размещения 35mm, легкая для установки ультравысоких компонентов.
7, супер большая питаясь емкость, достигаемости нагружая порта S20 8mm 4 * 45 = 180 типов, портов загрузок S10 8mm достигают 2 * 45 = 90 типа, плиту вафли нагружая 36 типов и могут достигнуть нон-стоп дозаправлять.
8, оружие мотора и дозаправляя автомобиль и достигнуть взаимообмена с M10/M20.
Спецификации
|
Модельное имя |

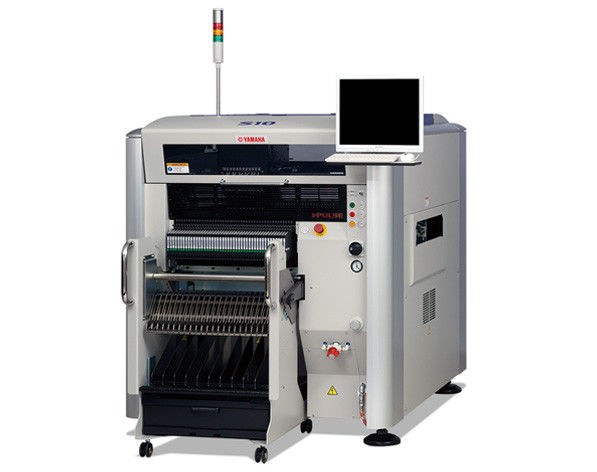

S10 |

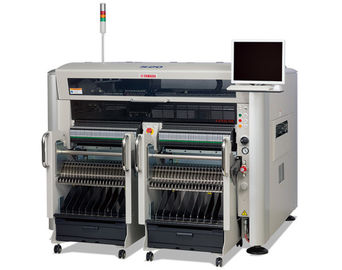

S20 |
|
|
Доска |
С буфером неиспользованным |
Минимальн L50 x W30mm к |
Минимальн L50 x W30mm к |
|
С входным сигналом или выходом буфера использовали |
Минимальн L50 x W30mm к |
— |
|
|
С используемыми буферами входа и выхода |
Минимальн L50 x W30mm к |
Минимальн L50 x W30mm к |
|
|
С используемыми буферами входа и выхода |
0.4 - 5.0mm |
||
|
Точность a размещения (μ+3σ) |
± 0.040mm ОБЛОМОКА |
||
|
Точность b размещения (μ+3σ) |
± 0.025mm IC |
||
|
Угол размещения |
± 180° |
||
|
Компонентная высота |
голова тэты 6-axis 6: Максимальные 35mm |
||
|
Применимые компоненты |
0201-120mm x 90mm, BGA, CSP, соединители, |
||
|
Компонентный пакет |
лента 8-56mm (фидеры F1/F2), |
||
|
Компонентные типы |
Максимальные 90 типов |
Максимальные 180 типов |
|
|
Высота передачи |
900 ± 20mm |
||
|
Размеры машины |
L1,250 x D1,770 x |
L1,750 x D1,770 x |
|
|
Вес |
Приблизительно 1,200kg |
Приблизительно 1,500kg |
|
