| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Видео- общительн-осмотр: | Обеспеченный | Отчет по испытанию машинного оборудования: | Обеспеченный |
|---|---|---|---|
| Выходя на рынок тип: | Обычный продукт | Гарантия компонентов ядра: | Не доступный |

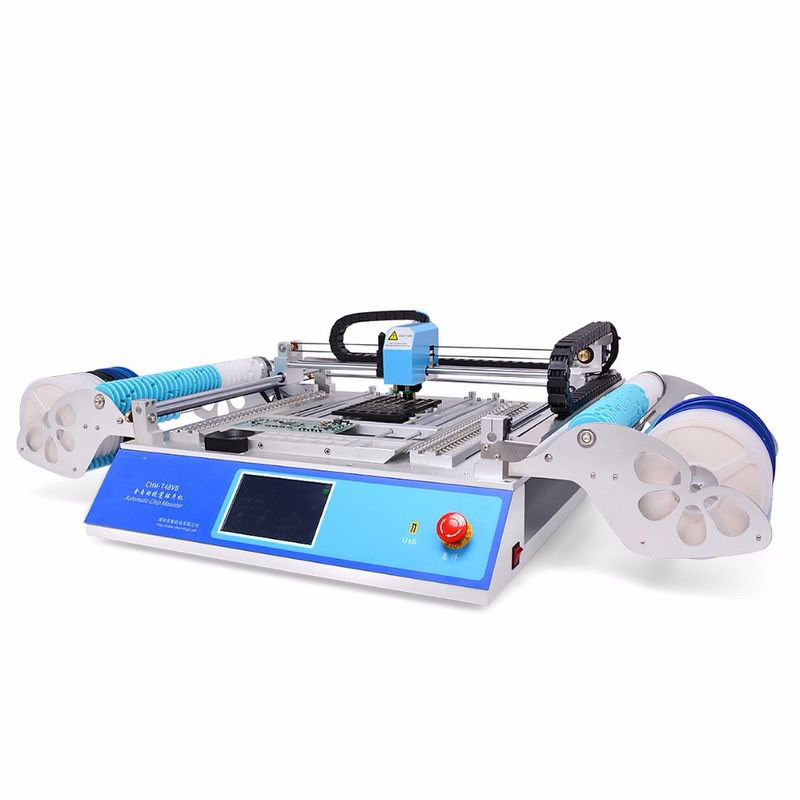

| Компоненты ядра: | Двигатель, мотор | Название продукта: | Выбор СМТ и машина места |
| применение: | Производственная линия собрания ПКБ СМТ | Размер ПКБ: | 450мм (л) *400мм (в) |
| Электропитание: | АК220В 50Хз/АК110В 60Хз | Пакет: | Пакет вакуума |
| Высокий свет: | выбор столешницы 3000cph и машина места,выбор столешницы 5000cph и машина места,поверхностные выбор держателя 3000cph и машина места |
||
| Параметры | ||||
| Зона PCB | 10mm*10mm до 345mm*355mm | |||
| Перемещение оси XYZ | 510mm*460mm | |||
| Ряд оси z двигая | 15mm | |||
| Фидеры | Левый 29pcs + правое 29pcs | |||
| 8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs, | ||||
| Фронт IC stack=14pcs, определяемый пользователем поднос IC | ||||
| Привод | Управляющее устройство сервопривода регулирования по замкнутому циклу stepper, не убеждается никогда потерять шаг | |||
| Точность | ±0.015mm | |||
| Обнаружение само-возвращения оси z | Да, предотвратите ломать сопл | |||
| Вытяните само-возвращение штыря | Да | |||
| Система зрения | Удваивают камеры (вверх & вниз камеры) | |||
| Утечка материального метода обнаружения | Вакуумируйте обнаружение, обнаружение зрения | |||
| Экран касания | 7" экран касания индустрии | |||
| Главное правление | Главное правление индустрии независимых научно-исследовательских работ | |||
| Система | Врезанная система Linux | |||
| Устанавливать скорость | 5000cph (зрение); 3000cph (зрение дальше) | |||
| Устанавливать точность | ±0.025mm | |||
| Компоненты | 0402-5050, SOP, QFN (ширина ленты: 8MM, 12MM, 16MM, 24MM) | |||
| Размер машины | L 960mm* W 705mm* h 335mm | |||
| Вакуумный насос | -92KPA (2pcs, build-in, безмолвный тип) | |||
| Внешний источник воздуха | Отсутствие потребности (машины строени-в безмолвном вакуумном насосе 2pcs) | |||
| Внешний ПК | Никакой | |||
| Напряжение тока | 220V (110V), 50Hz | |||
| Чистый вес | 68kg | |||
| Вес брутто | 85kg/³ 116*80*52cm/0.62m | |||
Особенность
| Система зрения обеспечить точность | фидер 30pcs Yamaha пневматический поддержал | |||
| Автоматическое смещение коррекции | простая & удобная деятельность | |||
| Двойные камеры зрения CCD могут автомобиль откалибрировать смещение для всех различных видов компонентов и ICs (автоматической коррекции положения и угла выбора). Камера индустрии с высокой точностью принимая изображение штырей если IC, для обеспечения точности заплаты. | Работа CHM-T530P4 со стандартным фидером Yamaha пневматическим, более стабилизированная и более длинная продолжительность жизни. пневматические фидеры могут улучшить деятельность эффективную много. Она может также работать с фидером вибрации Yamaha. | |||
| Система контроля за движением короткозамкнутого витка | Обнаружение оси z | |||
| может быть рычагом 4-оси, двинуть быстрое и ровно. и сопло может работающ совместно, одиночная деятельность сопла больше, один шаг поддержки. X, кодировщик Y-osи установленный, никогда для того чтобы не терять шаг. Гибкий s ускоряет ход и замедляет, убеждается высокоскоростной деятельности размещения совершенно. | Функция обнаружения оси z может само-проверяющ высоту и угол во время размещения. | |||
| Убеждайтесь работа машины совершенно с различными видами компонентов. | ||||
| 9 видов сопл поддержанных, магнита Juki внутрь, вы можете изменить сопло вручную, никакой ключ потребности, очень удобный. | ||||
| Экран касания индустрии | Тарировка пункта Марк автоматическая | |||
| точный с системой зрения | ||||
| Машина использует врезанную систему деятельности Линукса, эта система бежит стабилизированное с сильной совместимостью и сильной функцией. Машина имеет в-строение экран касания 7 дюймов полный, внешняя мышь USB также приняла. Очень легкая и удобная деятельность. Вы можете получить быстрое начало в пределах полчаса. | После того как PCB будет положен на машину, машина будет использовать камеру автоматического для обнаружения пункта метки, калибрирует PCB и избегает отступления. | |||
| Зона кускового материала IC фронта | Поднос IC поддержал | |||
| программное обеспечение позволяет 20 определяемому пользователем подносу IC | ||||
| стог IC большей части фронта 11pcs, соответствующий для некоторых оптовых ICs. удобный. | Потребителю может добавить один или больше поднос IC в программном обеспечении, вас как раз к располагать первый компонент и последний компонент, тогда машина может автоматическая непрерывная рудоразборка. | |||
