| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Максимальная скорость обломока: | 12000Пкс/х | Обжатый воздух: | 0.5-0.6Мпа |
|---|---|---|---|
| Располагать точность: | 0.01мм | Фидеры: | 60 (перед 24 после 36) |
| Вес: | 450КГ | Цвет: | Белый |
| Размеры: | 1395 * 1180 * 1376мм | Сигнал тревоги открытого полиса: | Спад или вниз |
| Режим регулировки рельса: | Руководство + автоматический | Максимальная зона ПКБ: | 600*430мм |
| Ряд буфера сопла: | 5mm | Подносы: | Поддержка 12 группы |
| Выделить: | машина собрания ПКБ 1395*1180*1376мм,машина собрания PCB 5mm,машина PCB 5mm компонентная устанавливая |
||

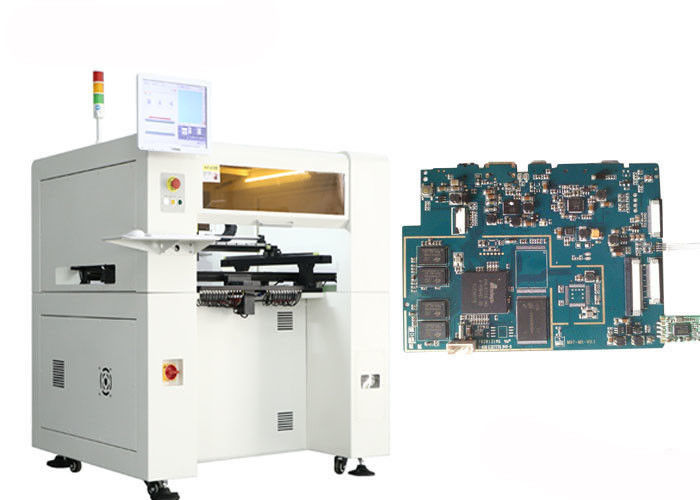

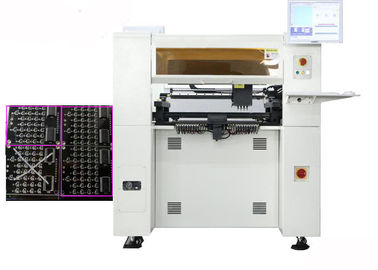

машина собрания PCB фидеров мотора сервопривода 60 1395*1180*1376mm
Спецификация:
|
Фидеры |
60 (перед 24 после 36) |
Подносы |
Поддержка 12 группы |
||
|
Голова размещения |
6 (без изменения сопла) |
Средняя мощность |
600W |
||
|
Располагать точность |
0.01mm |
Ряд буфера сопла |
5mm |
||
|
Сила |
220V, 50Hz |
Обжатый воздух |
0.5-0.6Mpa |
||
|
Двигатель |
Мотор сервопривода Matsushita |
Зона PCB Макс |
600*430mm |
||
|
XY максимальный ряд движения |
700*619mm |
||||
|
Ряд движения оси z |
20mm |
||||
|
Фидер пояса |
8,12,16,24 32mm Feida, передача Feida удара XY: Импортированный винт шарика TBI высокоточный + импортированный проводник TBI сверхмощный линейный. |
||||
|
Максимальная скорость обломока |
12000Pcs/h |
||||
|
В путь доски |
3-этап в располагать передачи PCB соединения доски слева направо автоматический (в доску, который нужно быть доской, доской доски ждать) автоматический |
||||
|
Рельс привода XYZ |
Проводник высокой точности TBI тяжелый линейный |
||||
|
Управляющее устройство движения |
Управляемое DSP Panasonic высокоскоростное |
||||
|
Источник вакуума сопла |
Высокоскоростной генератор вакуума с выключателем вакуума |
||||
|
Операционная система |
Основанный на операционной системе Windows, компания технологии Кей Yang независимо развила операционную систему машины автоматического размещения. |
||||
|
Компонентный угол |
0-360 ° любой угол, одновременное вращение в движении |
||||
|
Режим деятельности X/Y |
Умное ускорение кривой и рычаг торможения линейный |
||||
|
В путь доски |
соединение Одно-этапа автоматическое слева направо, автоматический располагать передачи PCB. |
||||
|
Визуальный индикатор |
Промышленный коэффициент дисплея контроля 2 4: разрешение 3 1024x760 |
||||
|
Программирование |
одноранговое программирование, визуальное программирование, импорт файла PCB координированный |
||||
|
Определите число камер |
камера опознавания Марк, 6 одновременных высокоскоростных камер опознавания, 5 миллионов камера опознавания пиксела высокоточная. |
||||
|
Режим регулировки рельса |
Руководство + автоматический |
||||
|
Сигнал тревоги открытого полиса |
Спад или вниз |
||||
|
Оптимизирование размещения |
программа автоматически оптимизировать размещение выполненное для того чтобы продолжать продукцию без ожидания возврата. |
||||
|
Режим держателя |
Автоматическое руководства полуавтоматное полно |
||||
|
Окно деятельности |
Двойной дисплей перед и после дизайном деятельности более дружественным. |
||||
|
Автоматическое соединение |
Автоматически соединенный со спереди и сзади оборудованием сигнала диапазона. |
||||
|
Кнопка сокращения |
Автономная переустановленная автоматическая деятельность для того чтобы освободить сигнал тревоги. |
||||
|
Применимый устанавливая ряд |
Соответствующий для 0402, 0603, 0805, 1206, шарик лампы СИД, диод, триод, SOT, QFP, BGA с тангажом штыря более большим чем 0.3mm в ряде 45 * 45mm. |
||||
|
Вес |
450Kg |
Размеры |
1395 * 1180 * 1376mm |
||
Особенности:
Оборудование высокой точности, машина оборудовано с 8 камерами, Марк, высокоточной камерой, 6 высокоскоростных камер опознавания может эффектно установить RCA 0402-5050, 2 транзистора, SOP, обломок QFP-256, BGA и другие размеры опознавание размера 45mm * 45mm компонентов в пределах размещения.
XY привод используя импортированный винт шарика высокой точности меля + импортированный тяжелый линейный проводник, быстрый располагать, малошумная, высокая точность.
Стабильность, используя мотор и привод сервопривода Японии Matsushita, проводник точности TBI линейный, генератор вакуума Японии, сопло JUKI высокоточное, автоматическая питаясь интегрированная система высокий ПК конфигурации промышленный компьютер, эффектно защитить деятельность машины долгосрочную стабильности.
соединение передачи 3-этапа слева направо автоматическое (первый раздел ответственен за ожидание доски, второй раздел ответственен за прикрепленный к доске. Из машины в reflow) эффектно сохранить время доски пропуска, более высокая эффективность.
