| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE , ISO |
| Количество мин заказа: | 1 блок |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 15-20 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 100пкс в месяц |
| Фидер: | летф: 29пкс; право: 29пкс | голова размещения: | 2пкс |
|---|---|---|---|
| Сопла: | 4 типа сопла (Джуки) | Скорость: | 3000кф с зрением; без зрения 5000кф |
| Точность: | 0.025мм | Размер ПКБ: | 10*10мм до 345*355мм |
| Точность установки: | ±0.025мм | Напряжение тока: | 220В (110В), 50Хз |
| Чистый вес: | 75КГ | Размер машины: | Л 960мм* В 705мм* х 335мм |
| Выделить: | выбор PCB 345*355mm и машина места,выбор PCB 10*10mm и машина места,сборочное оборудование СИД 345*355mm |
||

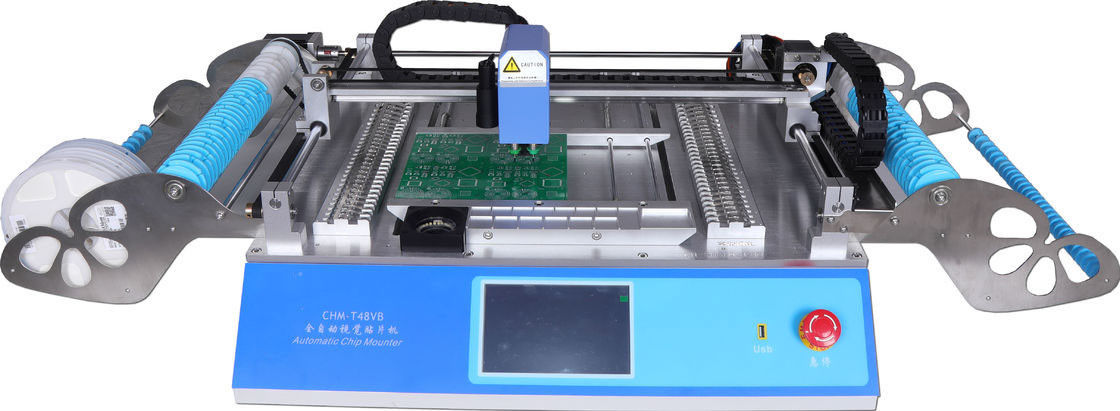

4 сопла удваивают выбор PCB столешницы камер и машина места
Описание:
| Зона PCB | 10mm*10mm до 355mm*355mm |
| X перемещение Y-osи | 420*460mm |
| Ряд оси z двигая | 15mm |
| Головы размещения | 2pcs |
| Фидеры |
Левый 29pcs + правое 29pcs 8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs, Фронт IC stack=14pcs, определяемый пользователем поднос IC |
| Система зрения | Удваивают камеры (вверх & вниз камеры) |
| Привод | Управляющее устройство сервопривода регулирования по замкнутому циклу stepper, не убеждается никогда потерять шаг |
| Обнаружение само-возвращения оси z | Да, предотвратите ломать сопл |
| Вытяните само-возвращение штыря | Да |
| Утечка материального метода обнаружения | Вакуумируйте обнаружение, обнаружение зрения |
| Экран касания | 7" экран касания индустрии |
| Главное правление | Главное правление индустрии независимых научно-исследовательских работ |
| Система | Врезанная система Linux |
| Устанавливать скорость | 5000cph (зрение); 3000cph (зрение дальше) |
| Устанавливать точность | ±0.025mm |
| Компоненты | 0402-5050, SOP, QFN (ширина ленты: 8MM, 12MM, 16MM, 24MM) |
| Размер машины | L 960mm* W 705mm* h 335mm |
| Вакуумный насос | -92KPA (2pcs, build-in, безмолвный тип) |
| Внешний источник воздуха | Отсутствие потребности (машины строени-в безмолвном вакуумном насосе 2pcs) |
| Внешний ПК | Отсутствие потребности |
| Напряжение тока | 220V (110V), 50Hz |
| Чистый вес | 75kg |
| Вес брутто | 86kg/116*81*52cm ---- деревянная упаковка |
Конкурентное преимущество:
1. Удобное программное обеспечение, врезанная система Linux машины, главное правление очень стабилизированной индустрии, независимая деятельность, отсутствие компьютера потребности внешнего, деятельности более легкой и удобной.
2. Верхняя и нижняя система CCD 2 камер правильная положение каждого компоненты очень точные, особенно для IC (максимальные 22*22mm).
3. поддержка машины все различные виды компонентов, от 0402, 0603 - QFN, так же, как раскроенной ленты, трубки IC, или оптового IC. Машина может установить multi виды PCB.
4. Он имеет гибкое приспособление PCB зажимая, и он имеет изготовленный на заказ поднос IC, передний оптовый фидер IC, очень удобный.
5. Зрение также может во-вторых пункт начала машины коррекции, убеждается пункт начала правильный.
6. 2 головы 4 головы с высокими точными соплами Juki с магнитом, никакая потребность демонтировать с ключем, соплами могут повернуть degree~ угла -180 +180 градусов. Устанавливать высоту регулируем. 4 сериала подвергают максимальные компоненты механической обработке высота 5mm и 5 serails подвергают максимальную высоту механической обработке 10mm.
7. штырь тяги 4 машин serails автоматически возвращенный избежать сопл сломанных, штыря тяги быть вставленным. машина 5 сериалов используя автомобиль питаясь, больше более быстрой скорости фидера Yamaha пневматический.
8. обнаружение оси z, голова размещения может автомобиль обнаружить высоту и угол, автоматическую заднюю часть к началу для предотвращения все без гроша.
9. регулирование по замкнутому циклу, x, Y-osь с кодировщиком, мотором никогда не теряет шаги.
10. PCB калибрирует 2 камерами зрения (машина автомобиль найдет 2 пункта), корректирует смещение PCB. Только calirbate 2 пункта, компоненты остатков завещает автоматическую коррекцию, тарировку может быть быстро и точно для PCB, не нужно позаботить о смещении, никакой потребности высчитать входной сигнал.
11. приходит с обнаружением вакуума, если один компонент сосет нечестное, то он автоматически бросит его к зоне питания, тогда комплектует новый один для того чтобы устанавливать снова.
12. Приходит с обнаружением зрения, камера будет автоматические правильные компонентные угол и место на доску PCB в нужном месте. Если головы не комплектуя вверх компоненты, камеру обнаружат ее и пойдут назад комплектовать снова, то 3 раза не комплектующ, машина потревожит и остановит.
13. Если материал, то недостатка он будет автоматическое обнаружение, тогда сигнал тревоги; после материала поставки, тогда продолжайте работать, никакая потребность повторить старт.
14. Поддержите любой номер серии PCB.
15. Если никакой файл PCB, или не использует программное обеспечение для того чтобы нагрузить вне файл работы, вас может создать новый файл для программирования.
16. Приходит с инструментом новообращенного (версией ПК), редактирует файл работы в компьютере и файле работы нагрузки в машину портом USB, быстрый и удобный.
17. Один шаг поддержки.
